大阪万博パビリオン
（東芝ＩＨＩ館・タカラ館・空中テーマ館）

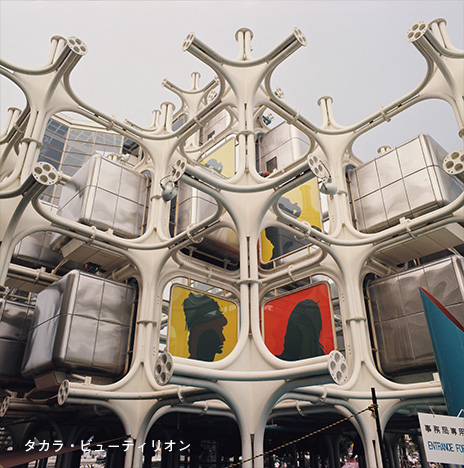

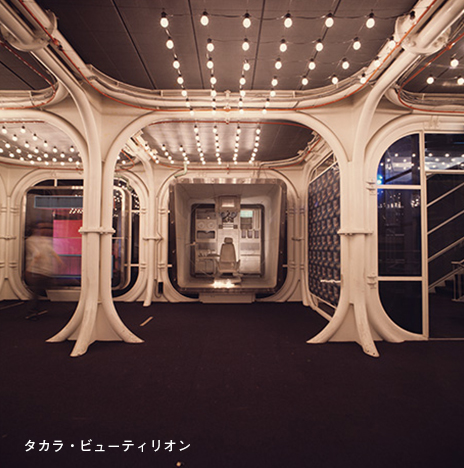

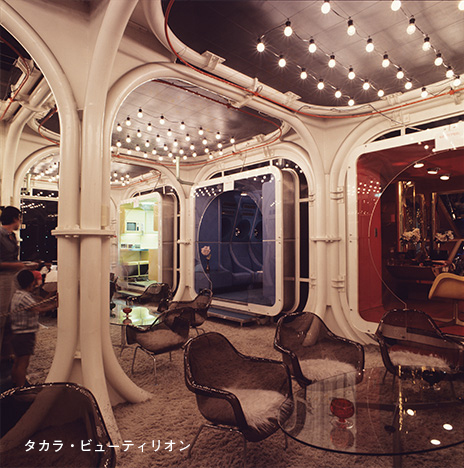

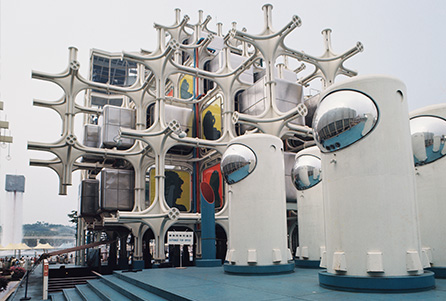

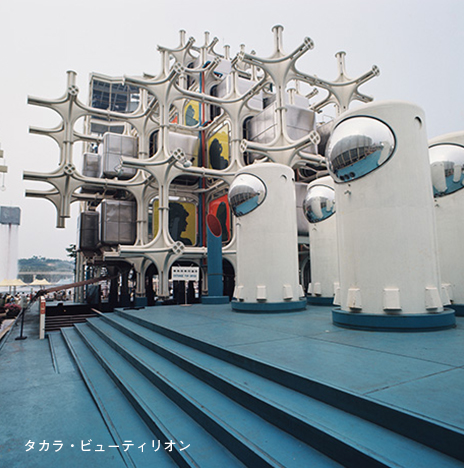

Expo’70　タカラ・ビューティリオン

デザインコンセプト:
4層の上部構造の骨組みは、鋼管フレームが用いられて、ジャングルジムを思わせる立方格子が構成されて、それぞれの鉄筋コンクリートの樹幹から四方八方の空間に見事な樹枝を広げている。
柵や欅が巨大な幹から必要な限り枝を、更に小枝を空間に向かって拡げているように、必要に応じてこの樹枝に対応した上部構造を適宜平面的にも垂直方向にも自由に増殖し、また切除していくことが可能であるところに構成上の特色があるといえよう。
つまり必要に応じ、膨張し拡大し、あるいはまた収縮し減少することが可能である空間をメカニックに組立てること―新しい時代の一つの建築のあり方の追究にも通じる試みを、構造および構法技術の両面から検討を加えることができたと思っている。
上部構造は徹底したプレハブ化を計り、その建方の始まりから終わりまでの日数は、床、マド、屋根を含め、塔屋までの5層を出現させるのに、わずか6日間を要するに足るものとなった。 その主役をになう鋼管ユニットは、彎曲した12本の鋼管を垂直および水平面内に十字形に配置し、その彎曲部?つまり中心部に十字形に組み合わせられた鋼板を溶接することによって、一体化されるものである。

所在地

大阪府、吹田市

主用途

展示場

設計

1968年

施工期間

1968年2月 - 1970年3月

敷地面積

1,000m2

建築面積

298m2

延床面積

1,237.6m2

構造・規模

鉄骨造
地下1階、地上4 階

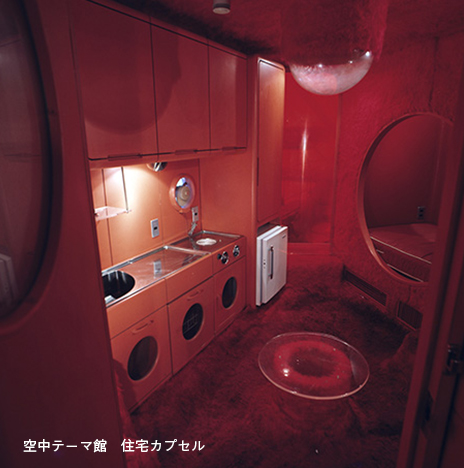

Expo’70　空中テーマ館　住宅カプセル

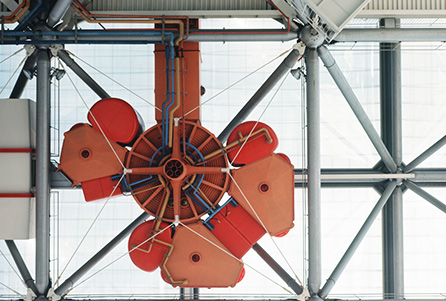

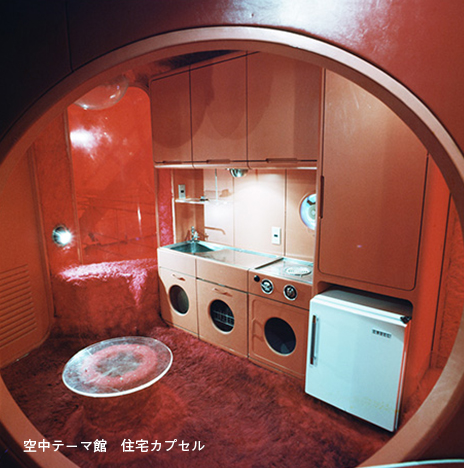

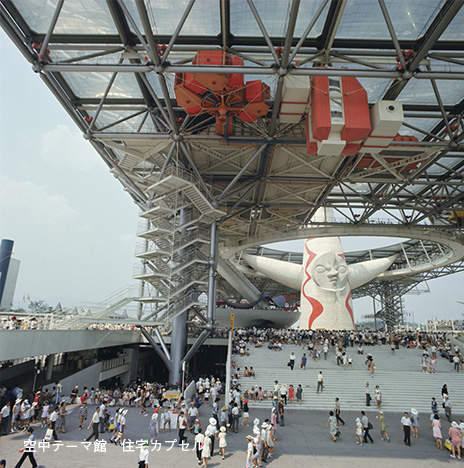

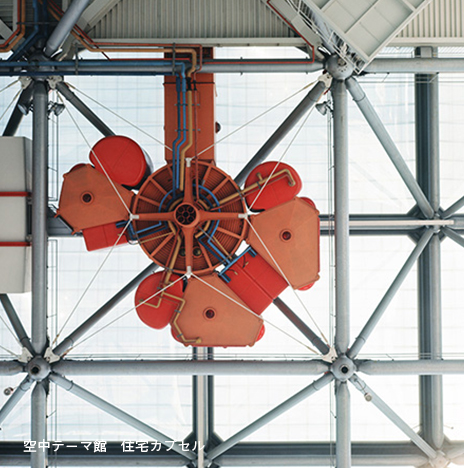

お祭り広場の丹下健三が設計した地上30mの大屋根に空中テーマ館として吊るされたカプセル住宅は、未来の住宅を表現した、いわば宇宙ステーションのような「空中テーマ館住宅カプセル」である。カプセル住宅は、設置現場の真下で組み立て、ウィンチを用いてスペースフレームに吊り下げた。来場者は導入路を進み、居間としての円形空間、周囲には３つのカプセルを見学出来た。カプセルにはベッドカプセル、浴室便所カプセルが付属している。
「空中テーマ館は、社会的耐用年数のヒエラルキー（social-metabolic cycle）を設計に取り入れ、設備ユニット、個室ユニットをプレファブ化の単位としてアッセンブリーした量産住宅のプロトタイプである。
黒川はプレファブ住宅を量産する代わりに、プレファブ部屋のカプセル生産を提案した。子供が成長し15年～20年が経過すると、子供部屋は不要になり成人した子供は自分のカプセルごと引っ越し、親は代わりに別の用途のカプセルを購入すれば良い。部屋ごとに新陳代謝を行うというメタボリズムの発想である。

所在地

大阪府、吹田市

主用途

展示場

設計期間

1968年 4月 - 1969年 6月

施工期間

1969年 7月 - 1970年 3月

延床面積

3,890m2の一部

構造

鉄骨造、1階
地上30m の高さ

Expo’70　東芝　IHI館

デザインコンセプト:
パビリオンは、構造的に独立した次の4つの部分よりなる。

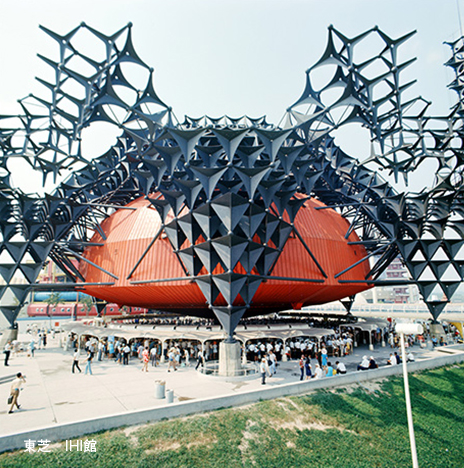

1.東芝IHI館を特徴づけている鋼板製の「テトラ・ピース」を立体トラス状に組み上げた3本のアーチ（テトラ・フレーム）と、テトラ・フレームの内側に吊り下げたようにあるドーム（グローバル）である。それは森の中から新しく生命が誕生するように、大きく息づく“まゆ”といえよう。そのグローバルの中は、9個の映写室と9面のスクリーンよりなる。
2.ドームの下に直径26mの昇降する床（昇降回転客席）がある。それは9面スクリーンよりなる劇場の床であり、500人の観客を乗せて森の中の“まゆ”の中に吸い込まれるように昇っていく。鉄骨の床は300tonの油圧ジャッキで支えられている。

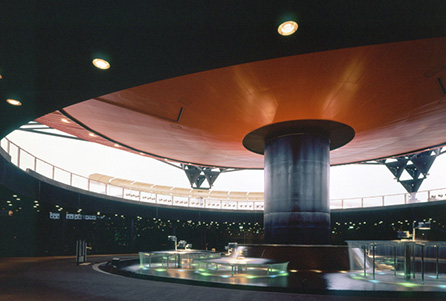

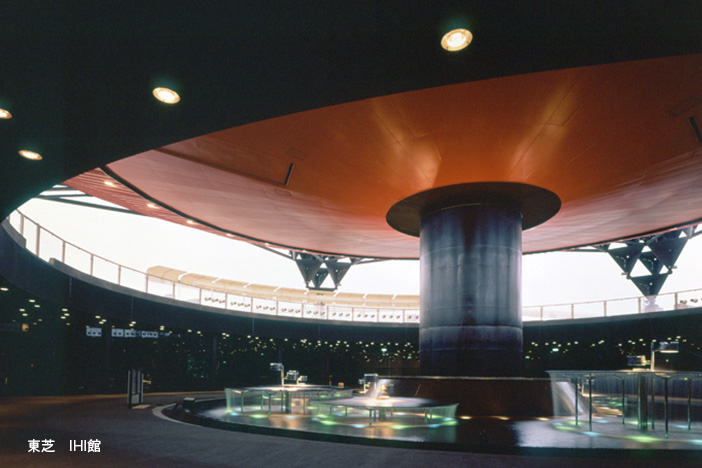

3.昇降回転客席の下部構造と一体化された鉄骨平家建が敷地いっぱいにひろがっている。屋上は広場になっていてこのパビリオンの入口部分であり、客席への乗り口である。そして映画を観終わった観客は客席中央部より広場の下へ降りる。内部は昇降するシャフトを中心に展示広場になっている。
4.森を形つくるテトラ・フレームに使用したテトラ・ピースと同じもので組み立てた高さ50mの塔。これは東芝IHI館のメインアプローチの中央にある。

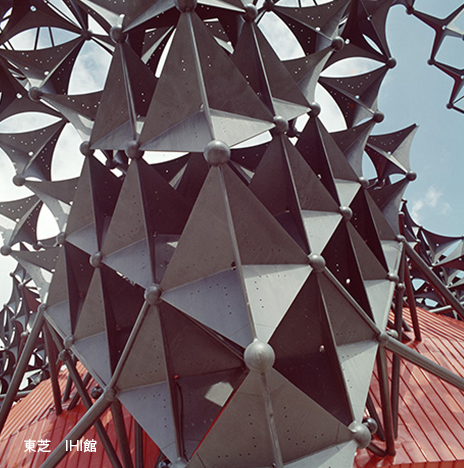

テトラ・フレームのエレメントであるテトラ・ピースは、正四面体の4頂点と重心が形づくる二等辺三角形の位置に、6個の三角形鋼板を配し、溶接製作したもので、三角形鋼板は自由縁が直線のものと、円弧状にえぐり取ったもの3種類の計4種類の形がある。このテトラ・ピースの頂点を接点とし、鋳鋼製の球ジョイントを介して立体的に組み上げたのが「テトラ・フレーム」である。

所在地

大阪府、吹田市

主用途

展示場

設計期間

1967年10月 - 1968年8月

施工期間

1968年 9月 - 1970年3月

敷地面積:

6,440m2

建築面積

3,030m2

延床面積

4,849m2

構造・規模

鉄骨造、地下2階
地上2階
